多層有機 (MLO®) ハイパスフィルター |京セラAVX

特長と利点

広い周波数範囲
優れた除去率
低挿入損失
PCBに合わせた拡張
50Ωインピーダンス
表面実装可能
低姿勢
RoHS対応

代表的なアプリケーション

移動体通信
GPS
車両位置システム
無線LAN
衛星受信機
セットアップ

MLO® ハイパスフィルターは、AVX の特許取得済みの多層有機高密度相互接続技術に基づいたクラス最高のパフォーマンスを備えた薄型パッシブデバイスです。 MLO® ハイパスフィルターは、高誘電率と低損失の材料を利用して、インダクターやコンデンサーなどの高 Q パッシブプリント素子を多層スタックで実現します。これにより、高性能のハイパスフィルター設計が実現します。 MLO® ハイパスフィルターは、さまざまな周波数帯域と複数の無線規格の両方をサポートでき、厚さは 1.0 mm 未満です。すべてのフィルターは、ほとんどの有機 PCB 材料に適合する拡張性を備えているため、標準的なシリコンおよびセラミックデバイスよりも信頼性が向上します。

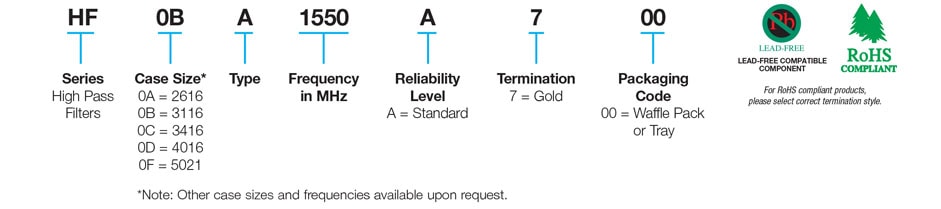

部品番号	通過帯域(GHz)		挿入損失 (dB)		標準 -3dB カットオフ周波数(GHz)	阻止帯域除去周波数(GHz)
	最小値	最大値	Typ。	最大値		-30dB	-40dB
HF0DA0740A7**	0.74	1.47	0.84	1.2	0.65	0.54	0.52
HF0BA0850A7**	0.85	1.94	0.75	1.2	0.77	0.64	0.63
HF0BA0930A7**	0.93	1.62	0.87	1.2	0.82	0.69	0.68
HF0BA0950A7**	0.95	2	0.9	1.2	0.85	0.71	0.65
HF0AA1300A7**	1.3	7	0.53	1.2	1.1	0.58	0.5
HF0AA1330A7**	1.33	6.59	0.55	1.2	1.12	0.59	0.51
HF0BA1340A7**	1.34	2.39	0.74	1.2	1.17	1	0.97
HF0BA1390A7**	1.39	2.52	0.75	1.2	1.21	1.02	1
HF0BA1420A7**	1.42	2.57	0.7	1.2	1.22	1.03	1
HF0BA1440A7**	1.44	2.7	0.63	1.2	1.3	1.09	1.06
HF0BA1500A7**	1.5	2.83	0.75	1.2	1.38	1.17	1.15
HF0BA1540A7**	1.54	2.68	0.82	1.2	1.39	1.18	1.1
HF0BA1550A7**	1.55	2.93	0.82	1.2	1.41	1.19	-
HF0AA1760A7**	1.76	3.5	0.64	1.2	1.49	1.29	1.26
HF0AA1800A7**	1.8	4.21	0.76	1.2	1.59	1.31	1.2
HF0BA1840A7**	1.84	2.83	0.85	1.2	1.66	1.43	1.4
HF0AA2180A7**	2.18	6.5	0.73	1.2	1.9	1.63	1.6
HF0AA2230A7**	2.23	6.5	0.71	1.2	1.93	1.69	1.66
HF0AA2290A7**	2.29	7	0.73	1.2	1.99	1.74	1.71
HF0AA2370A7**	2.37	7	0.76	1.2	2.06	1.8	1.77
HF0AA2400A7**	2.4	7	0.61	1.2	2.01	1.75	1.71
HF0AA2410A7**	2.41	7	0.75	1.2	2.08	1.81	1.78
HF0AA2420A7**	2.42	7	0.73	1.2	2.04	1.78	1.75
HF0AA2470A7**	2.47	6.5	0.76	1.2	2.13	1.86	1.82
HF0AA2480A7**	2.48	6	0.71	1.2	2.11	1.84	1.81
HF0AA3280A7**	3.28	8.5	0.91	1.2	3.02	2.53	2.43
HF0AA3460A7**	3.46	8.5	0.75	1.2	3.14	2.61	2.52
HF0AA3540A7**	3.54	8.5	0.85	1.2	2.92	2.42	2.27
HF0AA4140A7**	4.14	8.5	0.66	1.2	3.59	2.83	2.71
HF0AA4270A7**	4.27	8	0.77	1.2	3.76	3.17	-
HF0AA4430A7**	4.43	7	0.61	1.2	3.88	2.98	2.86
HF0AA4500A7**	4.5	7.5	0.65	1.2	3.93	3.08	2.96
HF0AA4680A7**	4.68	7.5	0.62	1.2	4.09	3.21	3.08
HF0AA6240A7**	6.24	8	0.8	1.2	5.37	4.76	4.68
HF0AA6380A7**	6.38	8	0.74	1.2	5.28	4.61	4.54
HF0AA6510A7**	6.51	8	0.83	1.2	5.58	4.95	4.88
