IDC コネクタ - 標準 26-28 AWG: 00-9175

特長と利点

IDC コンタクトは PCB への気密接続を提供し、長期的な信頼性を実現します
コネクタハウジングがワイヤ絶縁体を捉えて確実な張力緩和を実現
衝撃、振動、温度サイクルに関して自動車レベルのテストを実施し、信頼性を確保
生産量に合わせた少量および大量の組立ツール
はんだ付けまたは圧着プロセスと比較して総適用コストを削減
260℃のリフローはんだ付けプロセスに対応した高温絶縁体

代表的なアプリケーション

ディスクリートワイヤコンポーネントを PCB に直接接続
PCB に電力と信号を供給する
PCB をデイジーチェーン接続して連続した一連のボードを作成する

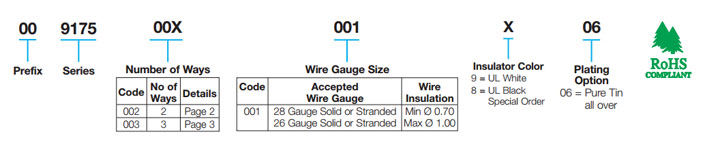

9175 シリーズは、絶縁直径が 26 mm ～ 28 mm の範囲の 0.7 AWG ～ 1.0 AWG ワイヤを受け入れます。これらのシングルコンタクトコネクタは 1 アンペアの電流定格をサポートし、PCB 上で最大限の安定性を提供する分割 SMT テール設計を備えています。これらのコネクタは 2p および 3p 構成で利用可能で、ピン数を増やすためにエンドスタック可能です。

データシート/カタログ
