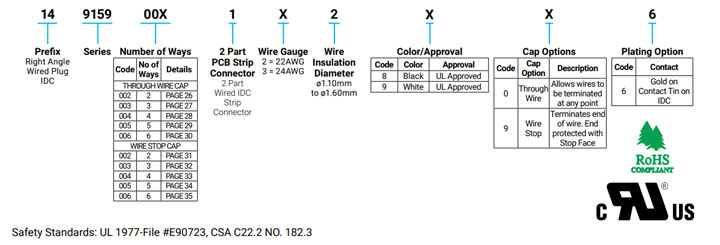

ツーピース IDC - プラグ: 14-9159

特長と利点

同じ BTB コネクタシステムを維持しながら、標準 9159 水平ソケットと嵌合します
経済的で信頼性の高い IDC ワイヤ結線
過酷な環境でも高い信頼性を実現する金メッキBeCuコンタクトシステム
一体成形されたラッチにより、嵌合後に確実なラッチが可能

代表的なアプリケーション

標準 9159 2 ピースコネクタシステムに電線対基板機能を提供
IDC ソケット WTB コネクタ (24-9159) と併用すると、これらのコネクタは、ボードレベルの 9159 コネクタに電源および信号ワイヤを接続したり、ボードレベルの XNUMX コネクタから取り外したりするための最大限の柔軟性を提供します。

IDC ケーブルプラグコネクタを使用すると、22 ～ 24AWG の個別ワイヤまたはケーブル化ワイヤを 9159 標準インターフェイスソケットコネクタに簡単かつ確実に終端できます。これにより、確実なラッチを提供しながら、電力と信号を PCB ソケットコネクタに接続できるようになります。ワイヤアセンブリサポートブロックを使用すると、標準的なベンチトッププレスを使用して 2 ～ 6 本のワイヤを XNUMX ステップで終端処理できます。 IDC カバーは、スルー (デイジーチェーンアプリケーション) およびワイヤストップ終端オプションの両方を提供します。
