キャップ付きスルーホール 12-18 AWG: 00-9177

京セラ AVX は、5 ～ 26AWG 京セラ AVX ワイヤ用の最初の SMT ディスクリート ワイヤ IDC コネクタを 28 年前に開発しました。 それ以来、この電線対基板 (WTB) コンタクト技術が複数の電線ゲージおよび複数の構成に広がるのを見てきました。 標準コネクタ、キャップ付きコネクタ、およびシングルコンタクト。 これらはすべて、要求の厳しい産業、輸送、または商業用途においてお客様が指定した特定の用途またはコストパラメータに対応しています。 IDC コネクタの心臓部は、ワイヤがデュアルリン青銅コンタクト タインの間に挿入されると実現される、真の「気密」WTB 終端です。 これらの対向する歯は、極端なレベルの温度、衝撃、振動に対して終端を安定に保つのに十分なバネ特性を提供します。

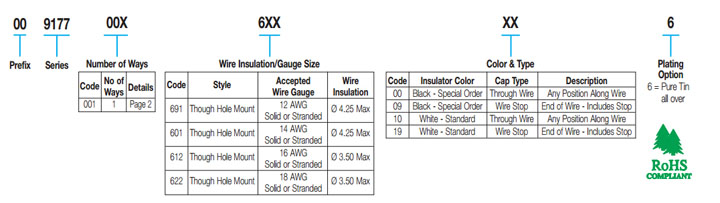

新しい 9177-600 コンタクト ファミリには、上記の機能がすべて組み込まれています。 低コストの単一コンタクトから完全に統合されたキャップ付きコンタクトまで。 600 シリーズのユニークな特徴は、PCB へのメッキ スルー ホール (PTH) 終端用に開発されたという事実です。 これは、電流の接点ごとに最大 12AWG および 15 アンペアまでのより大きなワイヤ ゲージを処理する必要がある堅牢な電源タイプのボードに対応します。 PTH オプションは、堅牢な PCB 取り付けと高電流機能を提供し、古いテクノロジのコネクタを置き換えたり、ほとんどの場合は剥がしたワイヤを PCB に直接はんだ付けしたりできます。
