特長と利点
- ソケット上の特許取得済みの 20 度の角度付き面により、プラグと嵌合すると自動洗浄面が得られます。
- ソケットに一体化した金属製ラッチ領域により、PCB の面積を節約
- SMT 終端用の機械式 50Ω スイッチング同軸がソケットに組み込まれています
- シングルスプリングプラグコンタクト設計により、1 万回の嵌合サイクルと洗浄/拭き取り動作が可能
- お客様には、KYOCERA AVX カスタム ツールを使用して独自の RF 同軸を終端するオプションがあります: 06-9157-7116-01-000
- SMT プラグには独自の位置ピラミッドがあり、ポータブル デバイスに確実な位置合わせを提供し、ブラインド嵌合を支援します。
- RoHS対応
代表的なアプリケーション
- 携帯電話
- PDA
- 医療
- あらゆるポータブルデバイスのドッキング/充電
京セラ AVX は、標準の 15 ウェイ 9157 I/O ファミリに基づいて、19 ウェイ デバイス ファミリをリリースしました。この製品群には、SMT 90 度プラグ、標準 9157 カバーと一緒に使用されるワイヤ ソケット バージョン、および充電アプリケーション用の SMT ソケットが含まれます。 90 度 SMT ソケットのオプションには、コネクタ接点とハウジングへのコネクタの IP67 までのシーリングが含まれます。ピン 1 と 19 に EMLB (アーリー メイト、レイト ブレーク) を設けるオプションもあります。デバイス ハウジングへのシールを実現するには、デバイス ハウジングの設計をカスタマイズする必要がある場合があります。 SMT 90 度バージョンでは、統合 DC ジャックの機能も備えており、DC ジャックと 19 極カバーの両方を同時に差し込むことができます。
データシート/カタログ
データシート/カタログ – クリックしてダウンロード

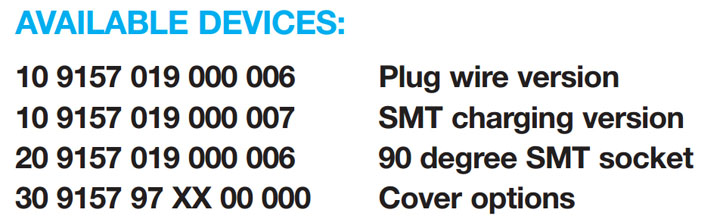

部品番号情報
部品番号情報
