9159-500シリーズ | 垂直母/娘 - ボードカードエッジを通って反転

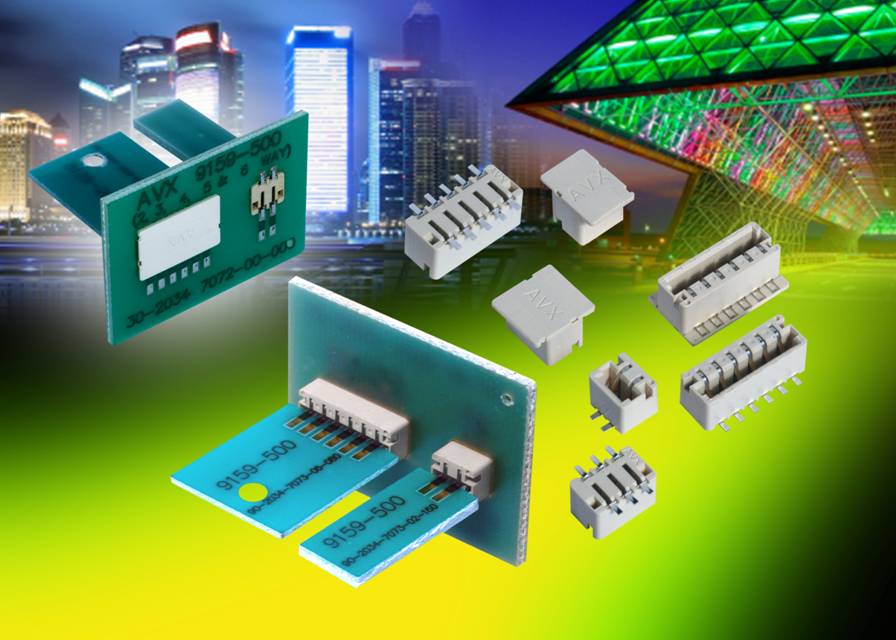

京セラ AVX は、垂直 PCB を上部に取り付けられたメイン FR1 またはメタル コア PCB に下側から嵌合できるようにするワンピース ボトム エントリ カード エッジ コネクタを開発しました。 市場で最も人気のあるアプリケーションは、FR4 ドライバー カードをメタル コア LED ボードの上部パッドに嵌合する必要がある LED 電球市場です。 KYOCERA AVX コネクタのユニークな設計特徴は、4 mm と 1.6 mm の嵌合 PCB の両方の厚さを可能にし、設計者が PCB のレイアウトと選択に柔軟性を与えることです。 追加の「アンチタッチ」キャップは、コネクタに事前に組み込まれた状態で、または個別に注文できます。 このコンポーネントは、レンズが外れたり、電球が壊れたりした場合に、人を電気接触から保護します。 これは UL が義務付ける安全要件です。

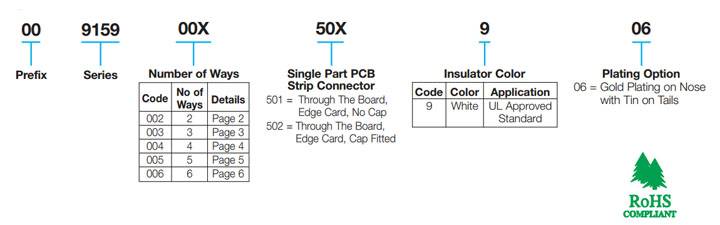

コネクタは、カラー制御や特定の制御線などの追加機能をアプリケーション設計に追加するために、2 極から 6 極までの範囲を提供します。 このコネクタはハロゲンフリーの材料を使用し、UL 定格を取得しており、最大 120°C の動作温度が可能です。
