レーザー ダイレクト ストラクチャリング (LDS) テクノロジー
LDSとは何ですか?
レーザー ダイレクト ストラクチャリング (LDS) は、射出成形されたプラスチック上に導電性トレースを直接実装できる製造プロセスです。
従来の技術 (スタンプメタルまたはフレキシブルプリント回路) と比較したこの技術の主な利点は、LDS プロセスにより完全な 3D 構造が可能になり、複雑な機械設計を小型 3D 形状に統合する柔軟性が可能になることです。
この製造技術は、より多くの曲線が必要な場合、または利用可能な 3D ボリュームが少ない場合に最適です。アンテナの場合、これは、より複雑な設計を設計したり、組み立てコストを削減したり、アンテナをデバイスの外部に設置したりできることを意味し、その結果、小さなフォームファクターを維持しながらワイヤレスパフォーマンスを向上させることができます。
使い方:
- LDS に適した樹脂には添加剤が添加され、従来の成形ツールを使用して目的の形状に成形されます。
- レーザー加工機には、必要な形状の 3D パターンがプリロードされています。
- レーザープロセスにより、成形部品内の添加剤が活性化され、目に見える「焼けた」跡が残ります。
- メッキプロセスでは、レーザー領域上に銅 (Cu) および/またはニッケル (Ni) および/または銀 (Ag) および/または金 (Au) を堆積させ、RF トレースを作成します。

主なメリット:
フル 3D テクノロジー
- より小型で薄型のデバイスを柔軟に設計できる
- コンフォーマルデザイン
- 多層LDS | 京セラAVX独自のソリューション!
- デバイスのハウジング上にアンテナを直接設計する可能性
- アンテナの 3D ボリュームを得る
- ボード上のスペースを節約する
RF パフォーマンスの向上
- 同じ 3D 構造上で複数のアンテナを組み合わせる
- アンテナと他のコンポーネントの間の距離を広げる
- ユニークなアンテナのパターンと形状
製造上の利点
- 追加の工具コストをかけずにパターン設計を最適化できる柔軟性
- 量産時の組立コストの削減
- 軽量
- アンテナのSMT(表面実装技術)が可能
- SMDコンポーネント(マッチングコンポーネントなど)またはケーブルのはんだ付けが可能
- 化粧品の塗装加工も可能

設計プロセス
RF シミュレーション ツール (HFSS、CST) を使用した設計プロセス | ![]() |
3D CADモデリング設計・レビュー・メカニカルフィッティング | ![]() |
キャリア用ソフトツーリング | 2·ウィークス |
キャリア用ハードツーリング | 5·ウィークス |
レーザー加工用治具・治具 | 1ウィーク |
レーザー加工+メッキ | 2-3日 |
塗装とマスキング | 2-3日 |
RFテスト用サンプル(ソフトツール) | 2·ウィークス |
設計の反復 | 2-3日 |
SMT / ケーブルアセンブリ / 機械的統合 | 数日 |
※リードタイムはデザインの複雑さによって異なる場合があります。
LDS プロセス
LDS のプロセスは、射出成形、レーザーによる活性化、メタライゼーションの 3 つの主要なフェーズで構成されます。場合によっては、コンポーネントの組み立てに SMT プロセスやはんだ付けなどの追加のステップが必要になります。 LDS プロセスについてさらに詳しく知りたい場合は、次のホワイトペーパーをご覧ください。 RF アプリケーションの動作原理と利点
射出成形

レーザー活性化

メタライゼーション

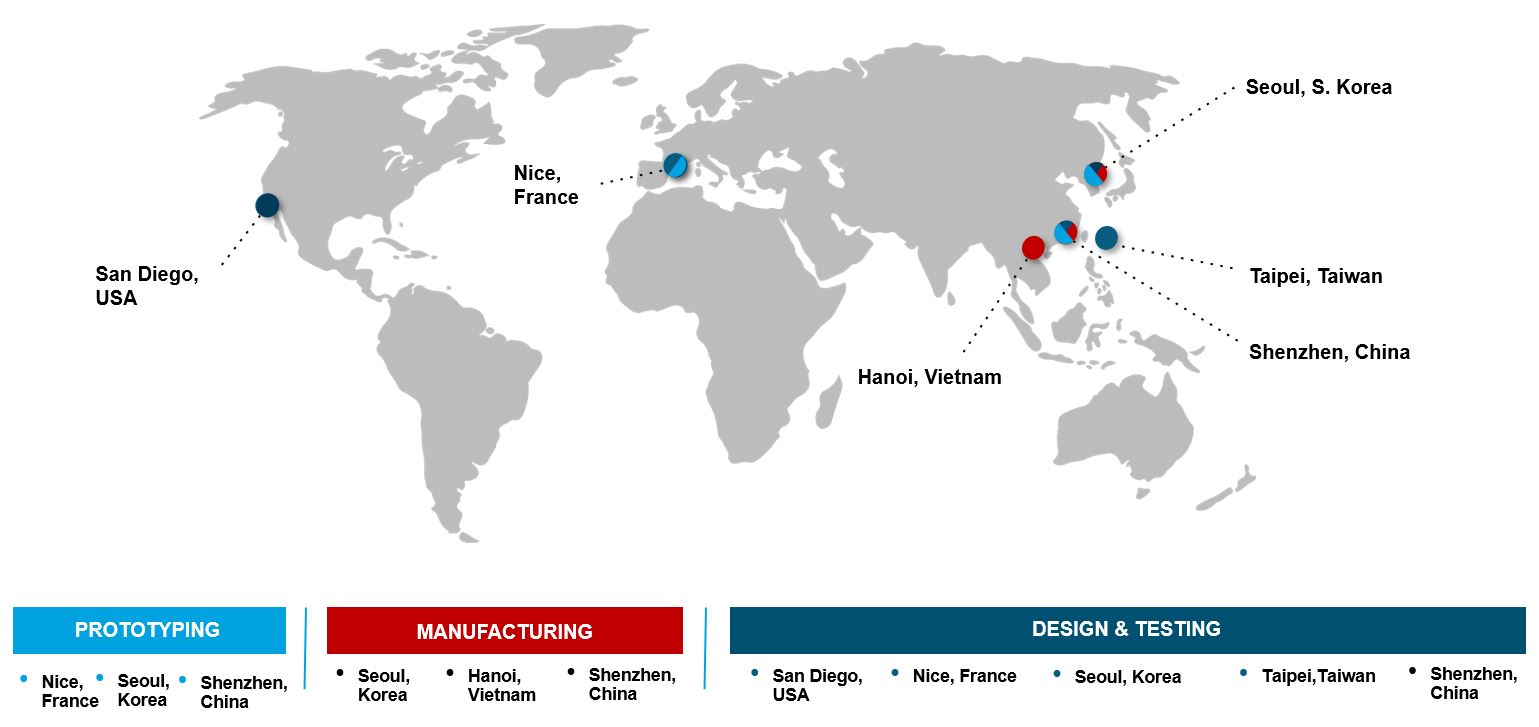

製造拠点

実際のプロセスを確認する
このビデオを再生するには YouTube Cookie を受け入れてください。 同意すると、外部サードパーティが提供するサービスである YouTube のコンテンツにアクセスすることになります。
この通知に同意すると、選択内容が保存され、ページが更新されます。
LDS 機能の例
アンテナの例
Bluetooth ヘッドセット (ペイントなしおよびペイントなし)

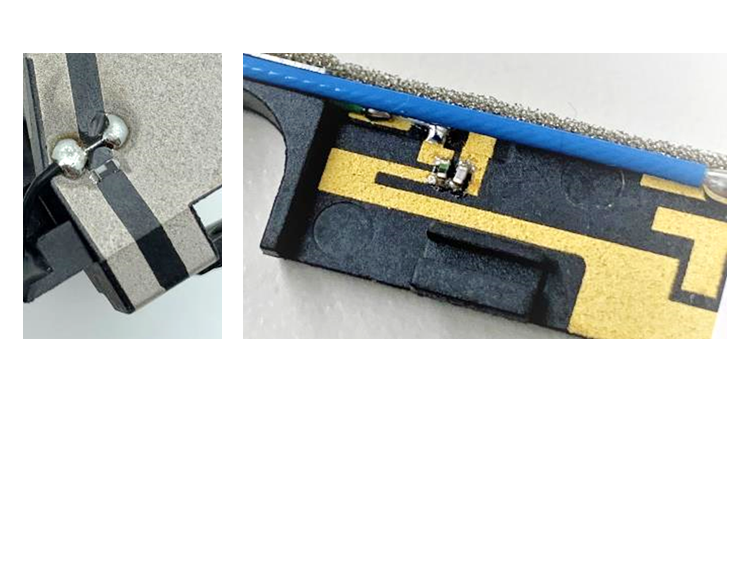

アンテナ上の SMT コンポーネント

IoTアンテナ

アンテナ以外の例
自動車アプリケーション

医療応用
