パナソニックアンテナ早見表

パナソニックのリファレンスデザイン

チェックアウト パナソニック リファレンス デザインを作成し、レイアウトをダウンロードして、ワイヤレス デバイスの市場投入までの時間を短縮します。

クリックしてリファレンスデザインを表示

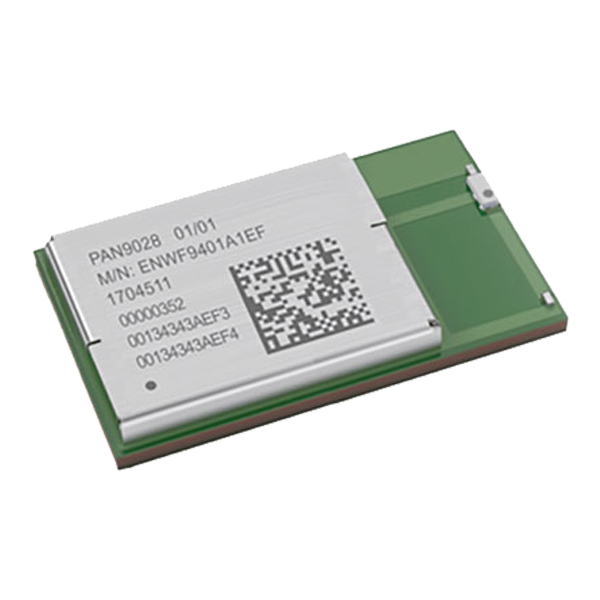

PAN9028

パナソニックの Wi-Fi 5 デュアルバンド 2.4/5 GHz および Bluetooth 5.2 コンボ
モジュールは外部アンテナ X9001091 で認定されています

データシート

もっと詳しく |パナソニック PAN9028

パナソニック認定アンテナリスト

チェックアウトします パナソニック 承認済みアンテナ リストを確認し、承認済みアンテナを調査して、ワイヤレス デバイスの市場投入までの時間を短縮します。

承認済みアンテナリストを表示するにはクリックしてください

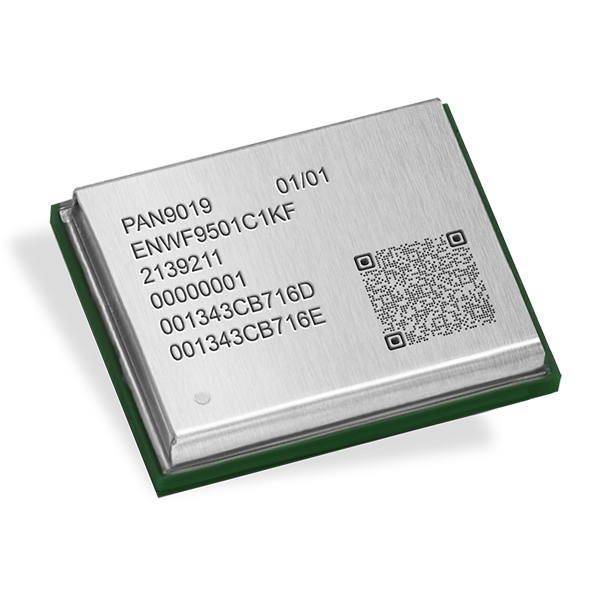

PAN9019

デュアルバンド 2.4 GHz / 5 GHz 802.11 a/b/g/n/ac/ax Wi-Fi 無線モジュール
統合Bluetooth BDR/EDR/Low Energy（LE）およびオプションで
802.15.4無線は、高度に統合され、
コスト効率の高いアプリケーション。

PCB / FPC アンテナ

部品番号	タイプ	最大ゲイン 2.4GHz帯）	最大ゲイン 5.0GHz帯）	ケーブルオプション
W3P35X8W04	PCB	2.3 dBiの	5.0 dBiの	H050D3B0A（50mm） H100D3B0A（100mm） H150D3B0A（150mm）
W3F35X8W01	フレックスPCB	2.3 dBiの	5.0 dBiの	H050D3B0C (50mm) H100D3B0C (100mm) H150D3B0C (150mm)
1001932PT	フレックスPCB	2.0 dBiの	4.5 dBiの	AC10L0050（50mm） AC10L0100（100mm）

外部アンテナ/端末マウント

部品番号	タイプ	最大ゲイン 2.4GHz帯）	最大ゲイン 5.0GHz帯）	ケーブルオプション
X9000294-W3DRMB	ターミナルマウント	3.2 dBiの	4.5 dBiの	ACM13-04LB030SAR00 (30mm) ACM13-04LB050SAR00 (50mm) ACM13-04LB100SAR00 (100mm) ACM13-04LB150SAR00 (150mm) ACM13-04LB200SAR00 (200mm) ACM13-04LB300SAR00 (300mm)
X9001748-W3DRMB	ターミナルマウント	3.2 dBiの	3.6 dBiの	ACM13-04LB030SAR00 (30mm) ACM13-04LB050SAR00 (50mm) ACM13-04LB100SAR00 (100mm) ACM13-04LB150SAR00 (150mm) ACM13-04LB200SAR00 (200mm) ACM13-04LB300SAR00 (300mm)
X9003019-W3DRMB (空白) X9003019-W3DRMW（ホワイト）	ターミナルマウント	2.8 dBiの	4.9 dBiの	ACM13-04LB030SAR00 (30mm) ACM13-04LB050SAR00 (50mm) ACM13-04LB100SAR00 (100mm) ACM13-04LB150SAR00 (150mm) ACM13-04LB200SAR00 (200mm) ACM13-04LB300SAR00 (300mm)

パナソニックアンテナリファレンステーブル

以下の参照表に記載されているアンテナは、 パナソニック モジュールの概要を説明します。 以下の参照表を参照して、お使いのデバイスに最適なものを確認してください。
